龍門加工中心

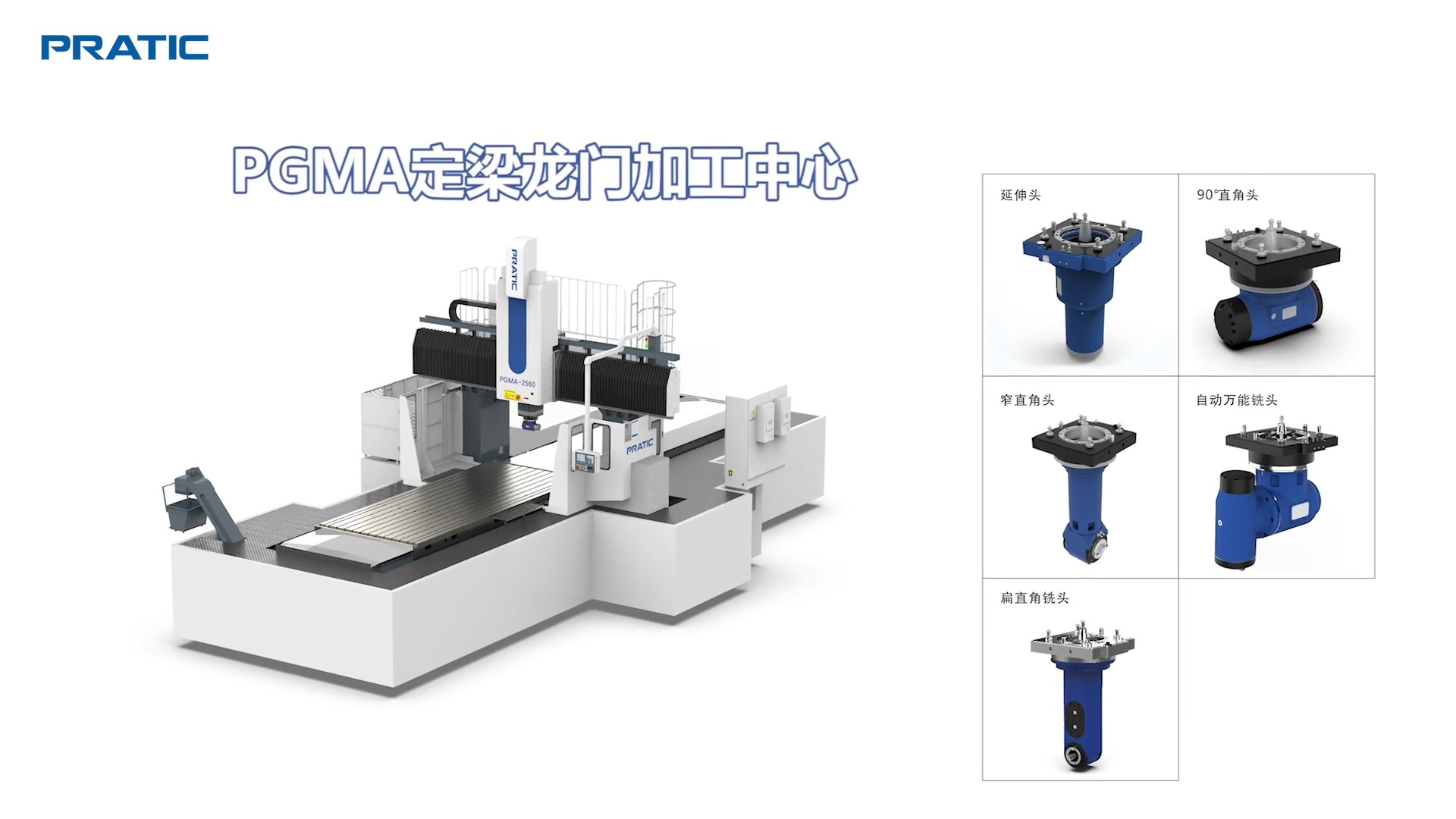

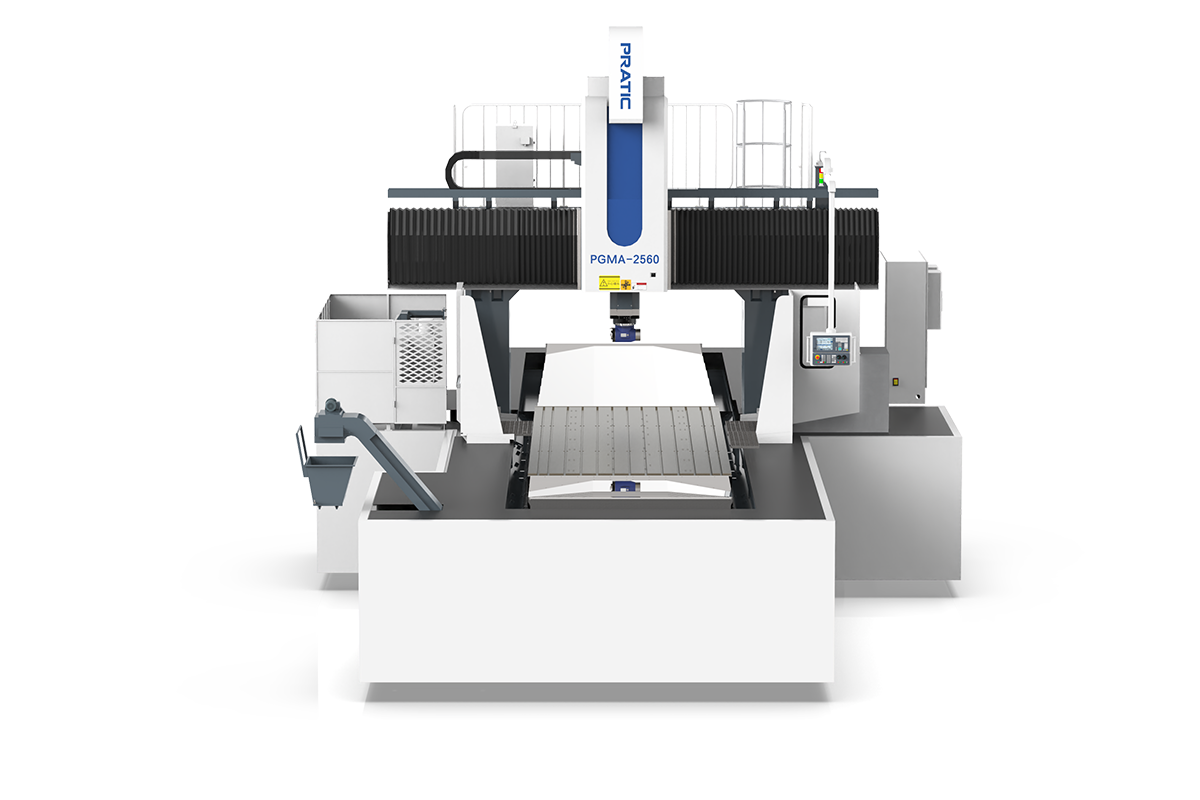

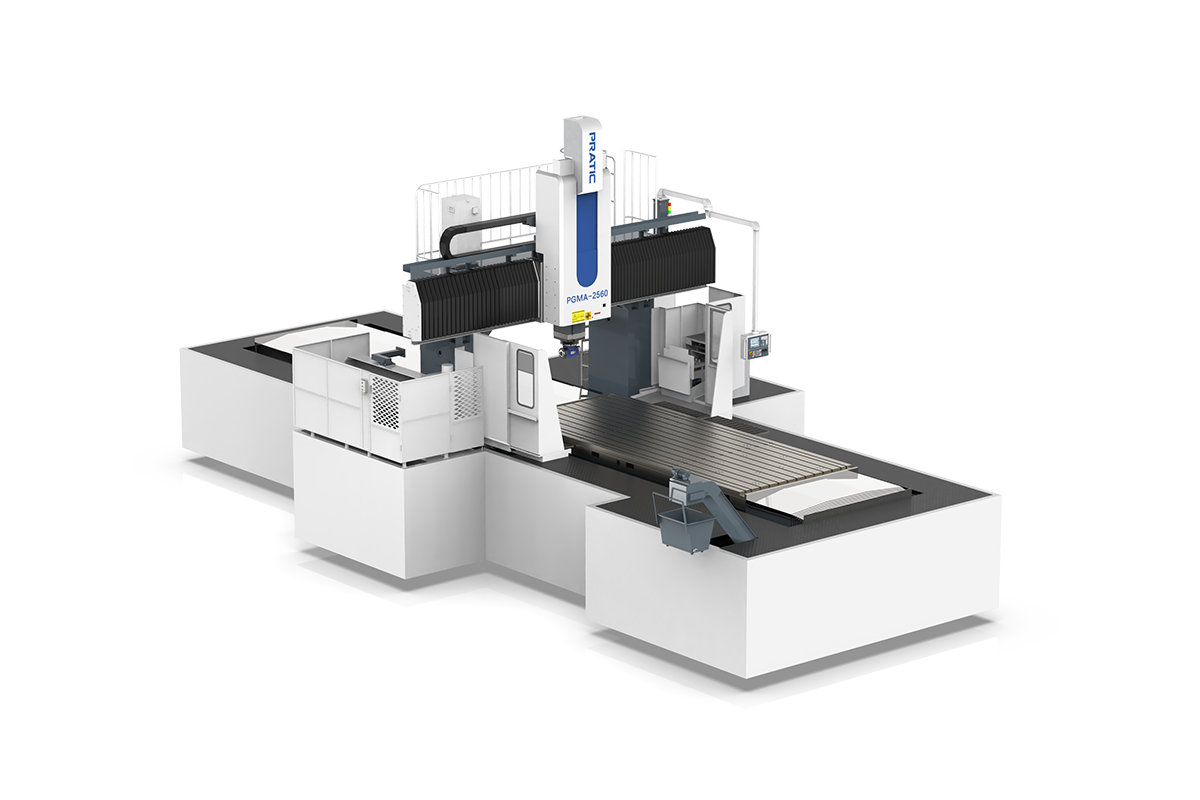

四軸龍門加工中心PGMA2040~30100
產品視頻解讀
滑鞍配置7個滑塊，抗震性能好；400x400方滑枕，四面約束的滑動導軌副。高剛性床身保證加工穩定性。根據力學原理合理布局高承重滑塊位置和數量，使機床得到高剛性和長久穩定的精度；配合集中式潤滑單元對各個滑塊定時定量潤滑，可充分保證系統剛性和使用壽命；
18962626879
13862054226
13862054226
產品特點：
? 滑鞍配置7個滑塊，抗震性能好；
400x400方滑枕，四面約束的滑動導軌副。
? 高剛性床身保證加工穩定性
根據力學原理合理布局高承重滑塊位置和數量，使機床得到高剛性和長久穩定的精度；
配合集中式潤滑單元對各個滑塊定時定量潤滑，可充分保證系統剛性和使用壽命；
? 重心驅動、導向性好
絲杠安裝在工作臺重心位置，保證剛性及穩定性；
? 床身采用四導軌結構
均采用進口直線導軌。精度高、剛性高、摩擦力小、精度保持性好
? 主軸冷卻
內置主軸循環冷卻系統，大幅提高軸承使用壽命，降低主軸熱變形，從而降低對加工精度的影響。
產品參數：
| 參數表 - PGMA | |||||
| 項目 | 單位 | PGMA2040/60 | PGMA2540/60/80 | PGMA3060/80/100 | |
|---|---|---|---|---|---|
| 行程 | X軸行程 | mm | 4200/6200 | 4200/6200/8200 | 6200/8200/10200 |
| Y軸行程 | mm | 3200 | 3650 | 4200 | |
| Z軸行程 | mm | 1200 | |||
| 主軸端面至工作臺面距離 | mm | 300~1500 | |||
| 兩立柱之間的距離 | mm | 2800 | 3200 | 3700 | |
| 工作臺 | 作業面積（寬 x 長） | mm | 2000 x 4000/6000 | 2500 x 4000/6000/8000 | 3000 x 6000/8000/10000 |
| 最大承載重量 | t | 20/25 | 22/30/40 | 30/40/45 | |
| T型槽規格（寬度x間距x個數） | 28x200x9 | 28x200x11 | 28x200x13 | ||
| 主軸 | 標準轉速 | rpm | 10~4500 | ||
| 主軸功率 | Kw | 22/30 | |||
| 主軸扭矩 | N.m | 1076/1469 | |||
| 主軸錐孔 | ISO 50 | ||||
| 滑枕截面 | mm | 400 x 400 | |||
| 刀庫（選配） | 刀庫容量 | 把pc | 24/32/40/60 | ||
| 最大刀具直徑（滿刀/空位） | mm | Φ125/Φ250 | |||
| 最大刀具長度 | mm | 400 | |||
| 最大刀具重量 | kg | 25 | |||
| 移動速度 | 快進速度X/Y/Z | m/min | 15/15/10 | 12/15/10 | 10/15/10 |
| 切削進給速度X/Y/Z | m/min | 6/6/6 | |||
| 各軸定位精度 | 定位精度 X軸 | mm | 0.025/0.035 | 0.025/0.035/0.045 | 0.035/0.045/0.055 |
| 重復定位精度 X軸 | mm | 0.015/0.025 | 0.015/0.025/0.035 | 0.025/0.035/0.045 | |
| 定位精度 Y/Z軸 | mm | 0.02/0.015 | 0.025/0.015 | 0.03/0.015 | |
| 重復定位精度 Y/Z | mm | 0.012/0.01 | 0.015/0.01 | 0.02/0.01 | |
| 機械規格 | 操作系統 | SIEMENS/FANUC | |||
| 高度 | mm | 6350 | 6350 | 6350 | |
| 占地面積 | Mm | 12150/16150x7000 | 12150/16150/20000x77000 | 18200/20750/22750x8200 | |
| 重量 | T | 45/55 | 60/70/85 | 80/90/100 | |
