龍門加工中心

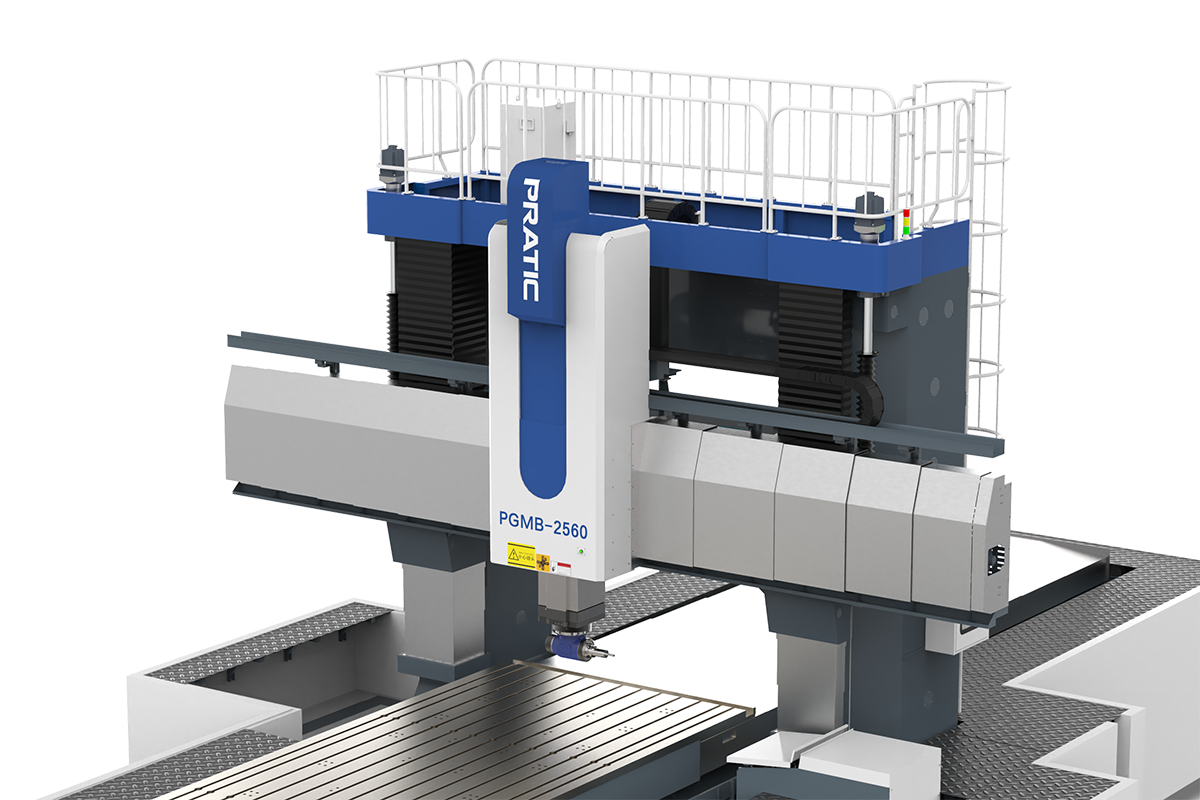

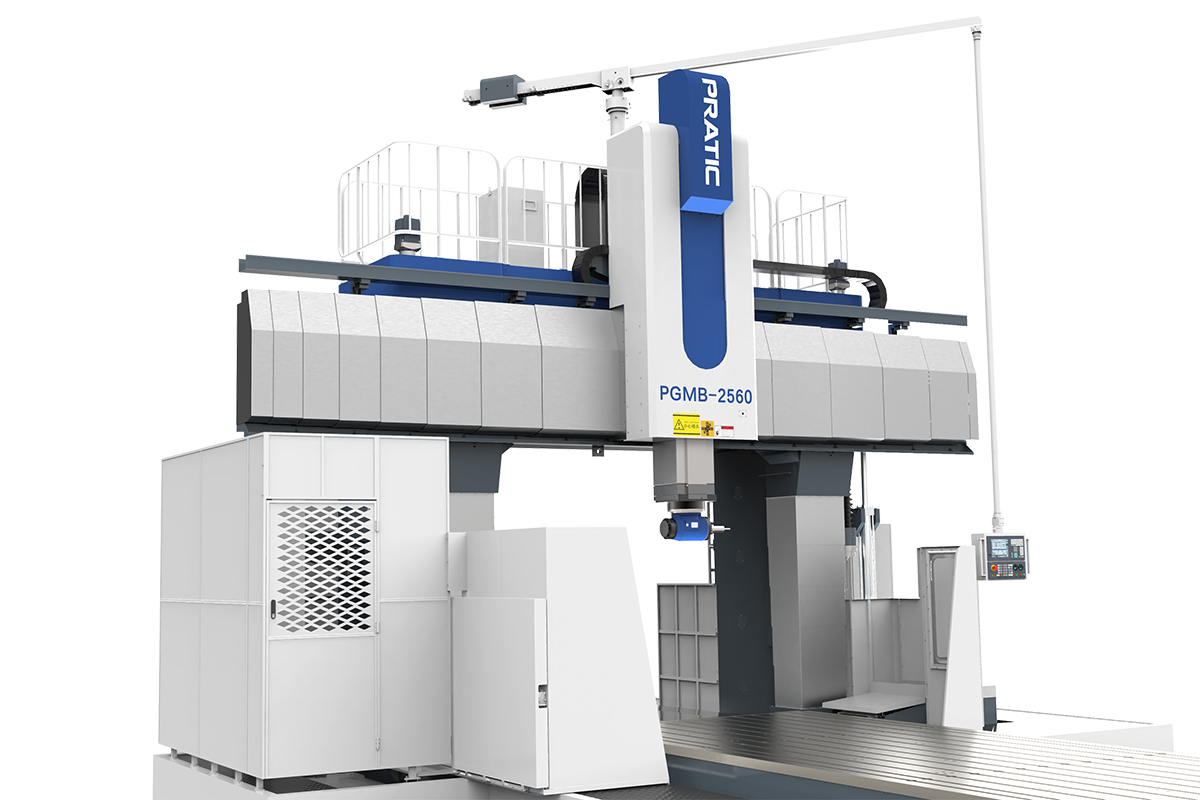

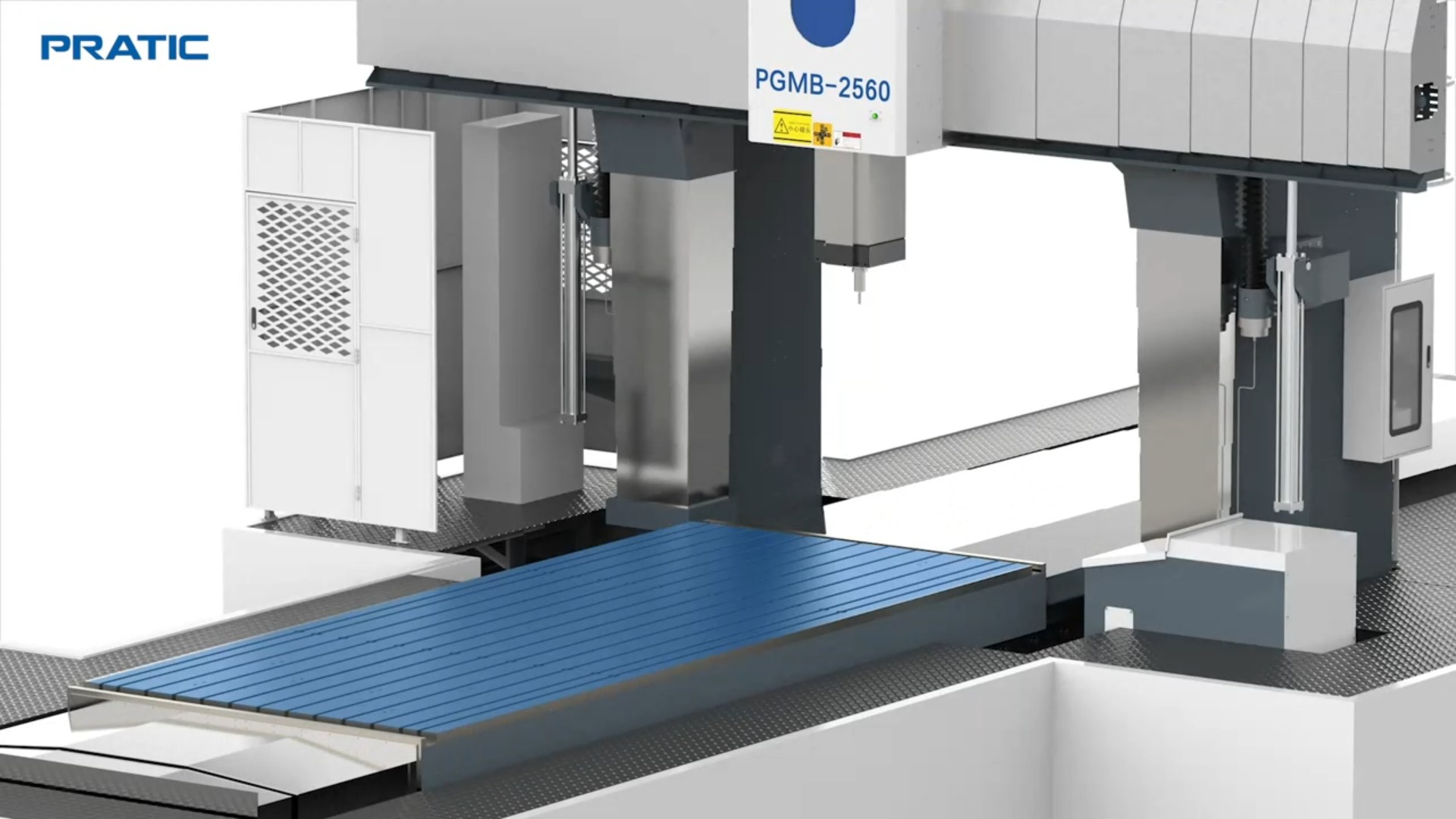

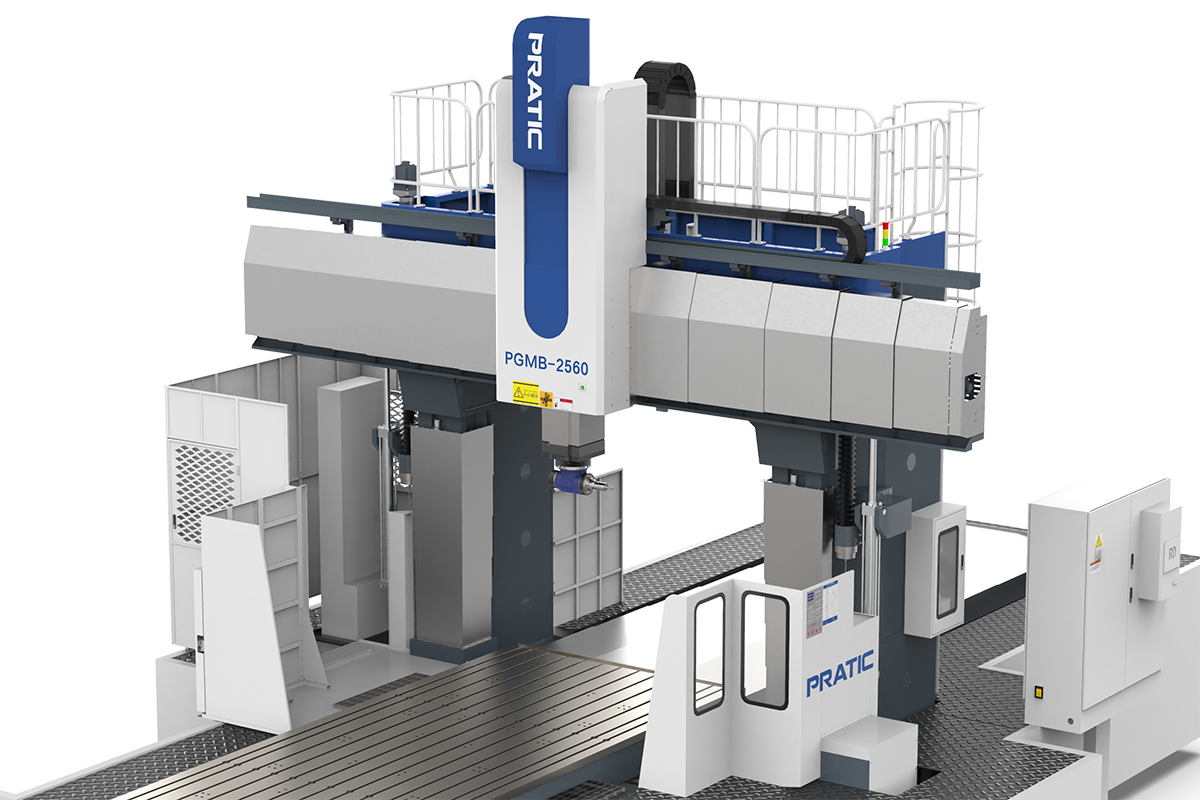

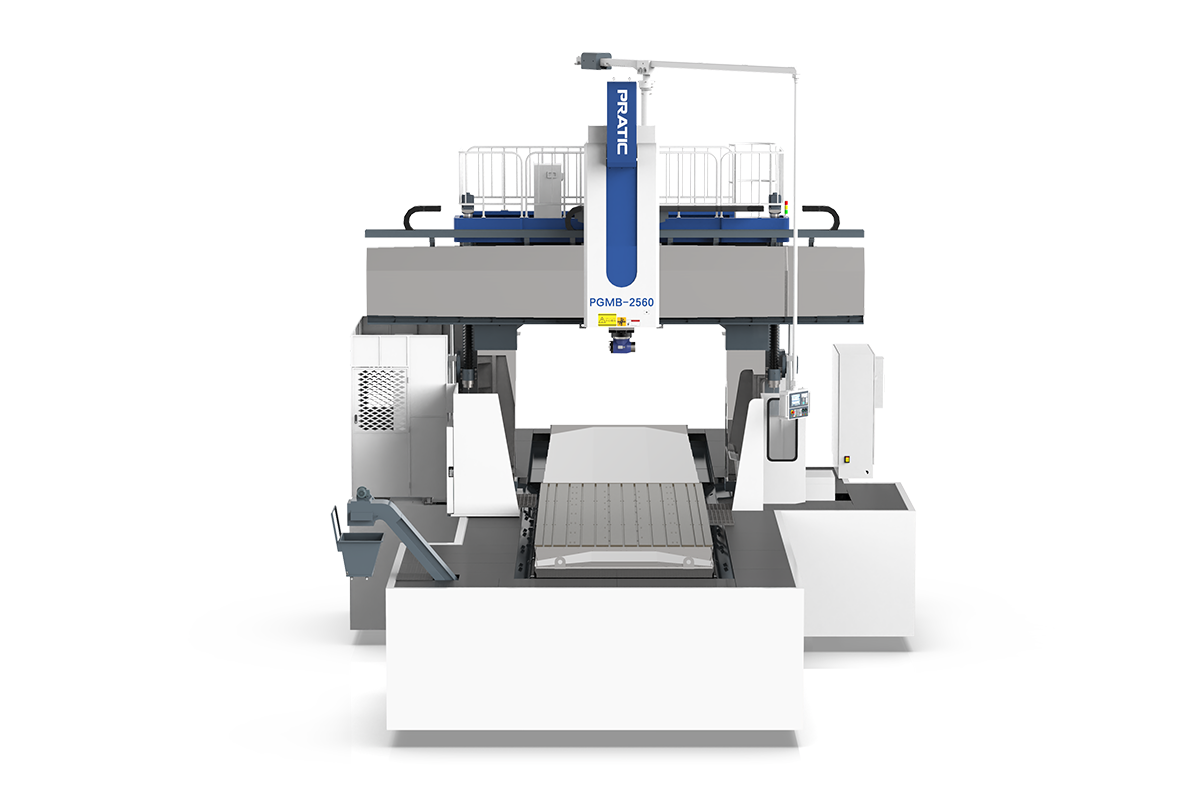

動梁式龍門加工中心PGMB2560~30100
產品視頻解讀
超大加工范圍，W軸參與進給，在PGMA優異的結構基礎上升級；動梁式設計，為超高工件的加工提供便利；在保證機床加工剛性的前提下，有效增加機床的加工范圍；
18962626879
13862054226
13862054226
產品特點：
超大加工范圍，W軸參與進給，在PGMA優異的結構基礎上升級；
動梁式設計，為超高工件的加工提供便利；
在保證機床加工剛性的前提下，有效增加機床的加工范圍；
動橫梁和滑枕的行程可以相互疊加，加工時可以有效的避免主軸伸出過長而影響主軸的精度；
工件加工時受力體系更合理，提高加工剛性。
產品參數：
| 參數表 - PGMB | ||||
| 項目 | 單位 | PGMB2560/80 | PGMB3060/80/100 | |
|---|---|---|---|---|
| 行程 | X軸行程 | mm | 6200/8200 | 6200/8200/10200 |
| Y軸行程 | mm | 3900 | 4400 | |
| Z軸行程 | mm | 1200 | ||
| W軸行程 | mm | 1300 | ||
| 主軸端面至工作臺面距離 | mm | 0~2350 | ||
| 兩立柱之間的距離 | mm | 3200 | 3700 | |
| 工作臺 | 作業面積（寬 x 長） | mm | 2500 x 6000/8000 | 3000 x 6000/8000/10000 |
| 最大承載重量 | t | 30/40 | 30/40/45 | |
| T型槽規格（寬度x間距x個數） | 28x200x11 | 28x200x13 | ||
| 主軸 | 標準轉速 | rpm | 10~4500 | |
| 主軸功率 | Kw | 22/30 | ||
| 主軸扭矩 | N.m | 1076/1469 | ||
| 主軸錐孔 | ISO 50 | |||
| 滑枕截面 | mm | 400 x 400 | ||
| 刀庫（選配） | 刀庫容量 | 把pc | 40/60 | |
| 最大刀具直徑（滿刀/空位） | mm | Φ125/Φ250 | ||
| 最大刀具長度 | mm | 400 | ||
| 最大刀具重量 | kg | 25 | ||
| 移動速度 | 快進速度X/Y/Z/W | m/min | 12/15/10/3 | 10/15/10/3 |
| 切削進給速度X/Y/Z/W | m/min | 6/6/6 | ||
| 各軸定位精度 | 定位精度- X軸 | mm | 0.035/0.045 | 0.035/0.045/0.055 |
| 重復定位精度- X軸 | mm | 0.025/0.035 | 0.025/0.035/0.045 | |
| 定位精度- Y/Z/W軸 | mm | 0.025/0.015/0.015 | 0.03/0.015/0.015 | |
| 重復定位精度- Y/Z/W軸 | mm | 0.015/0.01/0.01 | 0.02/0.01/0.01 | |
| 機械規格 | 操作系統 | SIEMENS/FANUC | ||
| 高度 | mm | 8000 | 8000 | |
| 占地面積 | mm | 15600/19500 x 8450 | 15600/19500/22750 x 9200 | |
| 重量 | T | 75/85 | 84/92/101 | |
