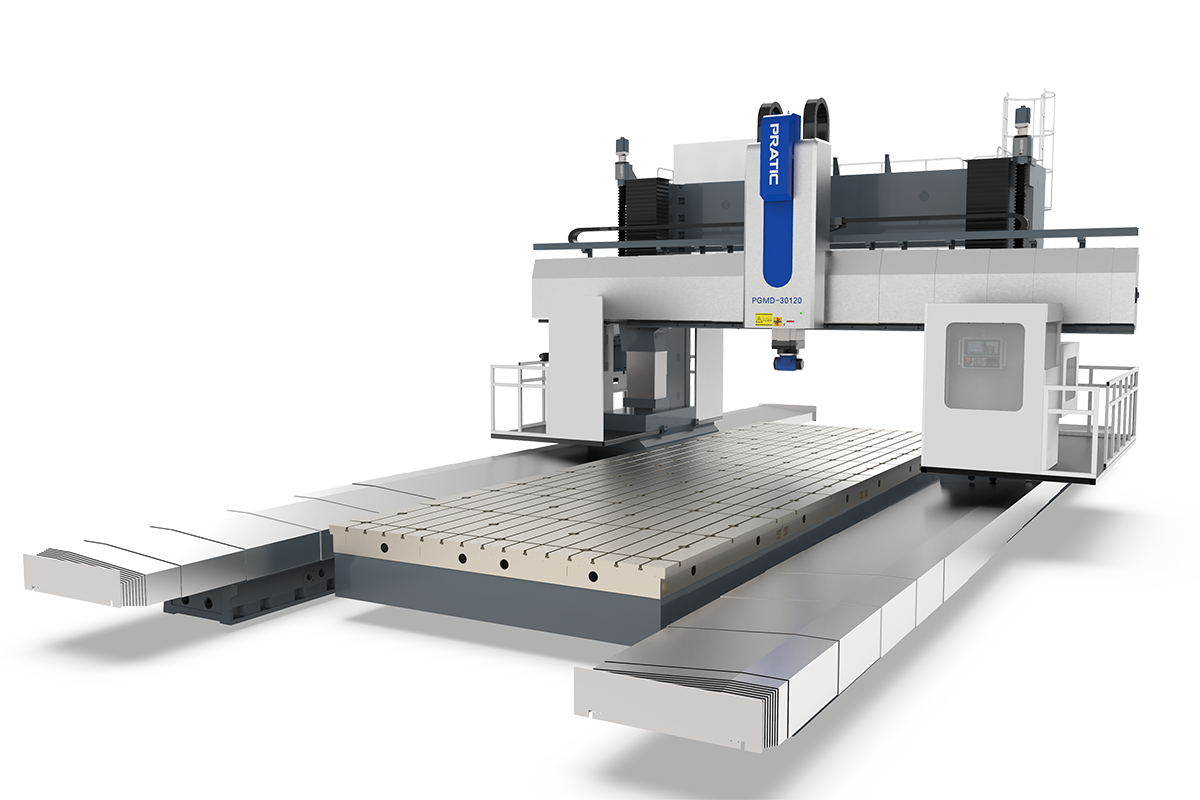

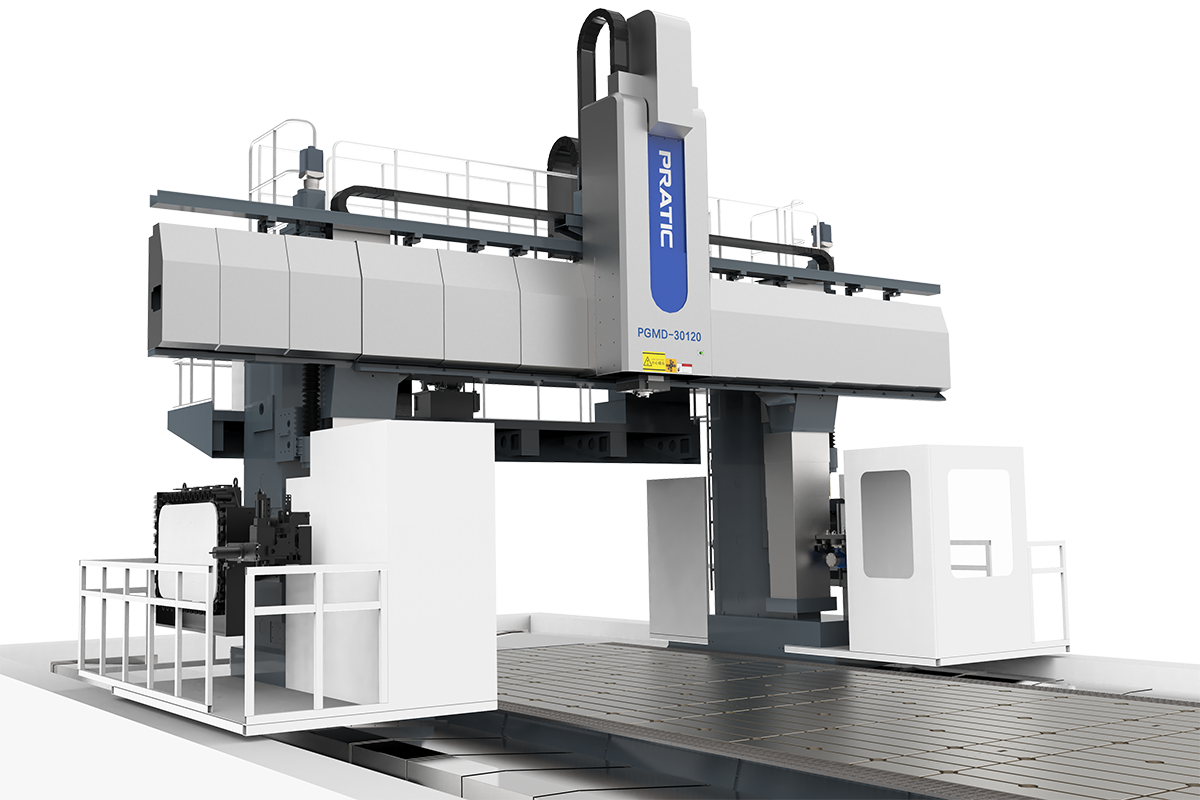

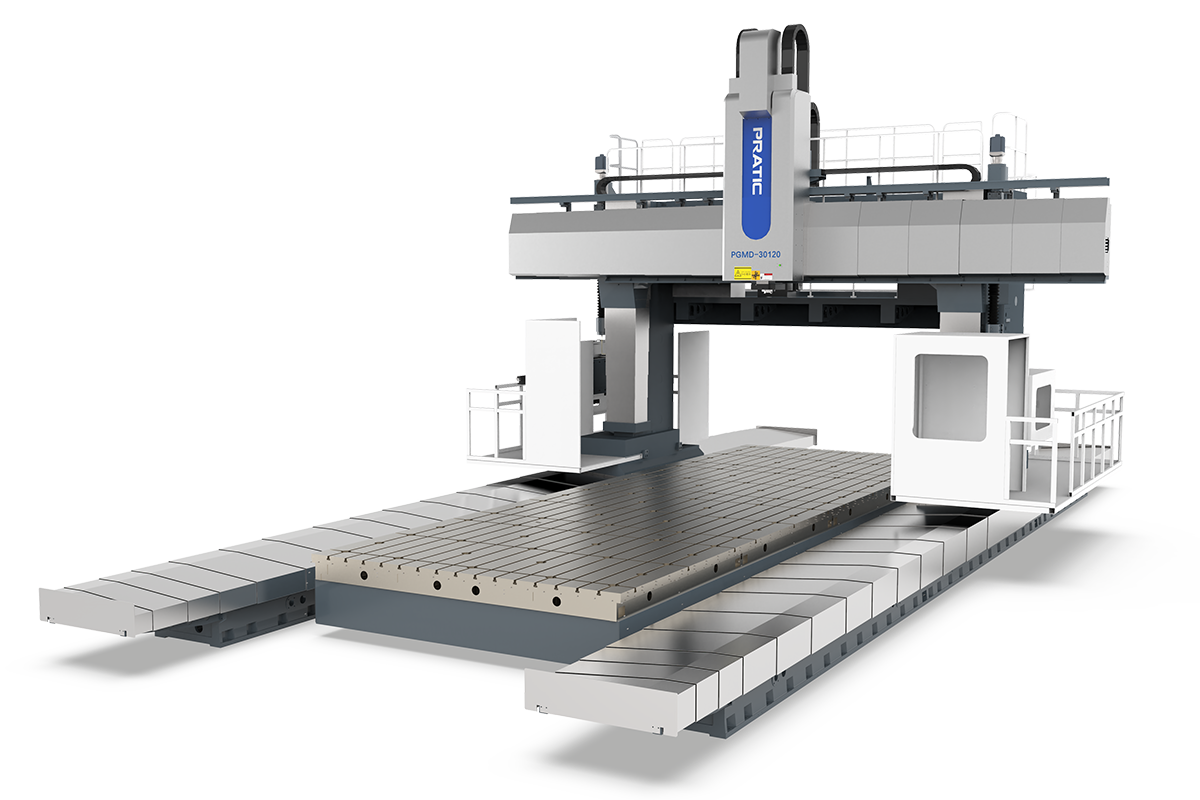

四軸龍門加工中心PGMD3080~40150

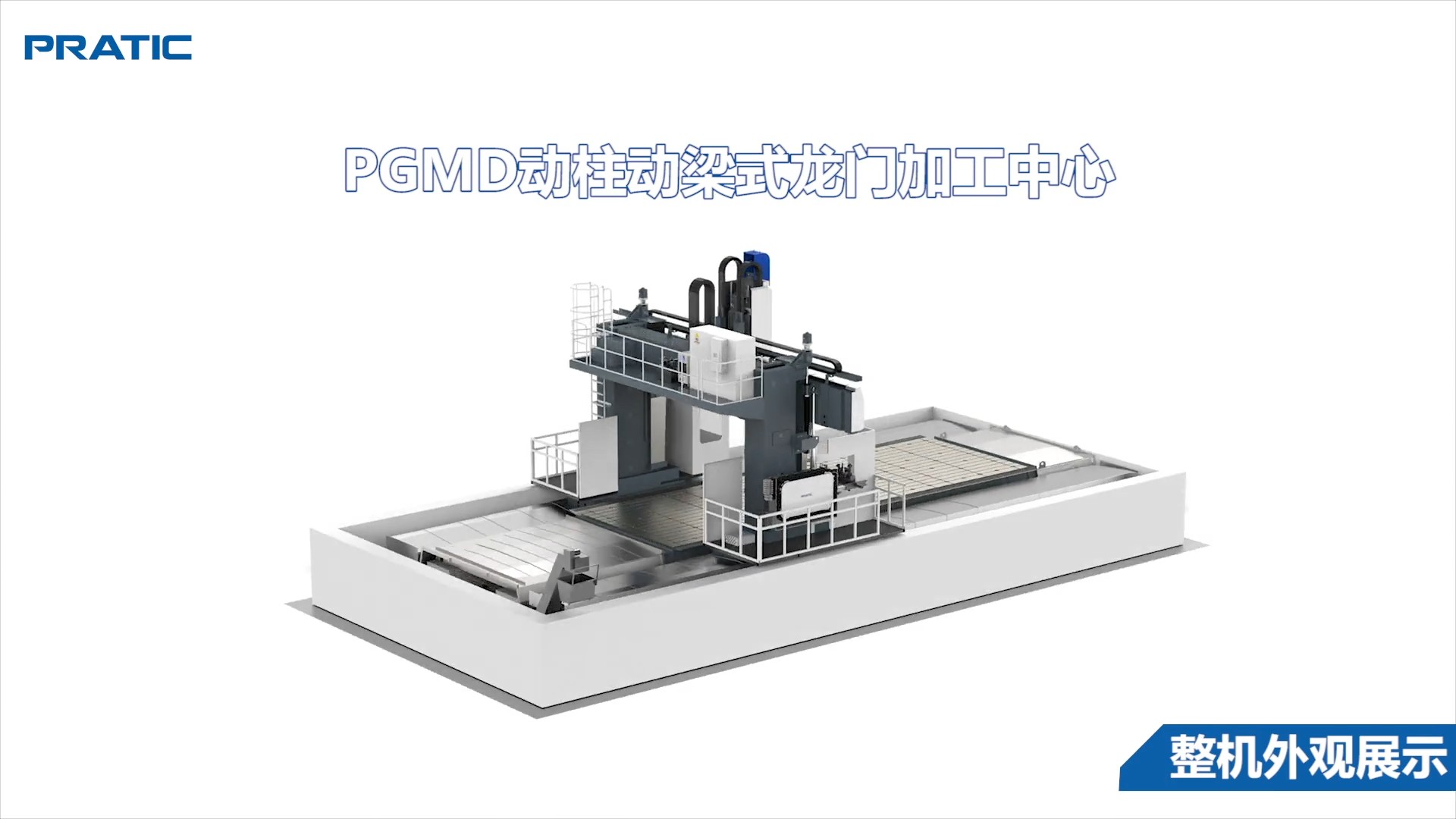

產品視頻解讀
具有銑削、鏜削、鉆削（鉆、擴、鉸）、攻絲等多種加工功能；使用國際專用CNC數控系統；采用工作臺固定，龍門框架整體移動，橫梁可升降，適合超大，超重零件的加工；廣泛應用于：船舶、航空航天、工程機械、軌道交通、汽車、石油化工等行業大型零件的加工。
18962626879
13862054226
13862054226
產品特點：
具有銑削、鏜削、鉆削（鉆、擴、鉸）、攻絲等多種加工功能；
使用國際專用CNC數控系統；
采用工作臺固定，龍門框架整體移動，橫梁可升降，適合超大，超重零件的加工；
廣泛應用于：船舶、航空航天、工程機械、軌道交通、汽車、石油化工等行業大型零件的加工。
產品參數：
| 參數表 - PGMD | ||||
| 項目 | 單位 | PGMD3080/100/120 | PGMC4090/120/150 | |
|---|---|---|---|---|
| 行程 | X軸行程 | mm | 8500/10500/12500 | 9500/12500/15500 |
| Y軸行程 | mm | 4600 | 5600 | |
| Z軸行程 | mm | 1200/1600 | ||
| W軸行程 | mm | 1300/1800 | ||
| 主軸端面至工作臺面距離 | mm | 100~2600/100~3500 | ||
| 兩立柱之間的距離 | mm | 4100 | 5100 | |
| 工作臺 | 作業面積（寬 x 長） | mm | 3000x8000/10000/12000 | 4000x9000/12000/15000 |
| 最大承載重量 | T/㎡ | 15 | 15 | |
| T型槽規格（寬度x間距x個數） | 28x250x32/40/48 | 36x300x30/40/50 | ||
| 主軸 | 標準轉速 | rpm | 10~4500/10~3500 | |
| 主軸功率 | Kw | 22~30/37~51 | ||
| 主軸扭矩 | N.m | 1076~1469/1800~2481 | ||
| 主軸錐孔 | ISO 50 | |||
| 滑枕截面 | mm | 400 x 400/450 x 450 | ||
| 刀庫（選配） | 刀庫容量 | 把pc | 40/60 | |
| 最大刀具直徑（滿刀/空位） | mm | Φ125/Φ250 | ||
| 最大刀具長度 | mm | 400 | ||
| 最大刀具重量 | kg | 25 | ||
| 移動速度 | 快進速度X/Y/Z/W | m/min | 10/15/10/3 | 10/10/10/2 |
| 切削進給速度X/Y/Z/W | m/min | 6/6/6 | ||
| 各軸定位精度 | 定位精度- X軸 | mm | 0.045/0.055/0.06 | 0.05/0.06/0.07 |
| 重復定位精度- X軸 | mm | 0.035/0.04/0.045 | 0.035/0.045/0.055 | |
| 定位精度- Y/Z/W軸 | mm | 0.035/0.015/0.015 | 0.045/0.015/0.015 | |
| 重復定位精度- Y/Z/W軸 | mm | 0.025/0.01/0.01 | 0.035/0.013/0.01 | |
| 機械規格 | 操作系統 | SIEMENS（FANUC） | ||
| 氣壓需求 | kg/c㎡ | 6 | ||
| 占地面積 | mm | 18250/20250/22250x8500 | 19250/22250/25250x9500 | |
| 高度 | mm | 7800（9100） | ||
