龍門加工中心

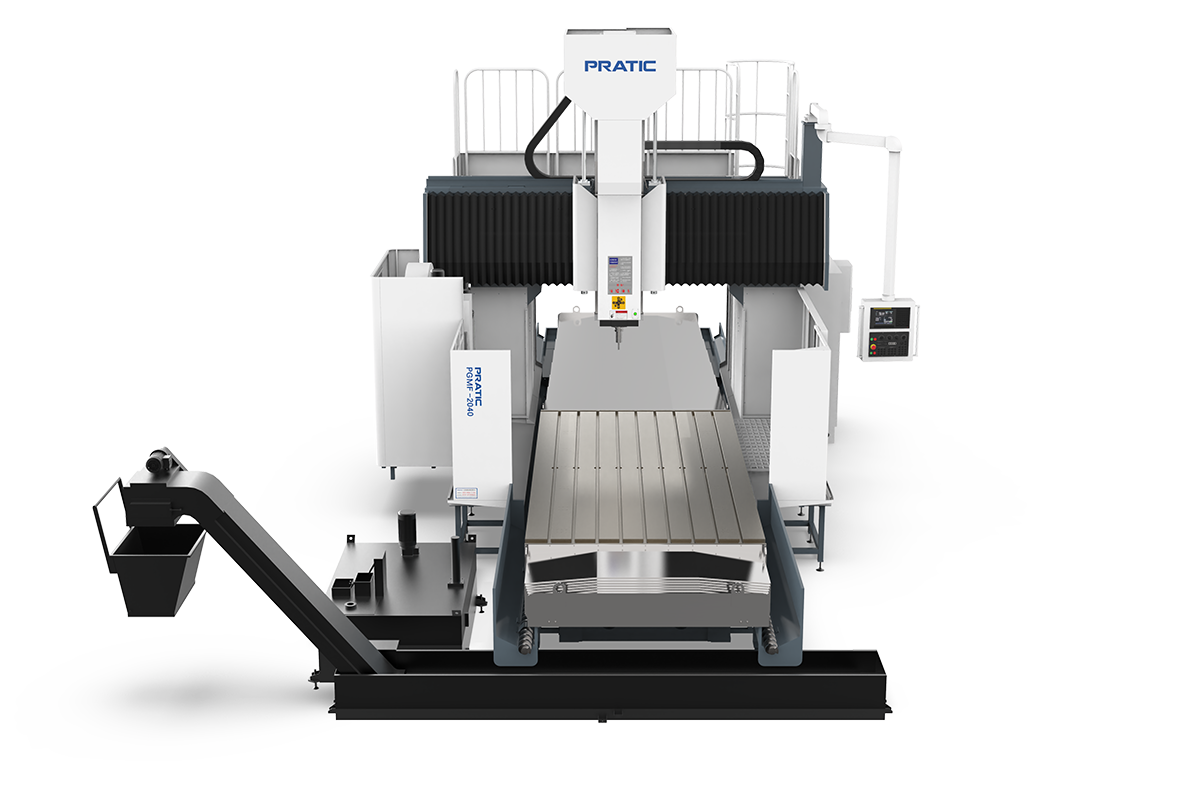

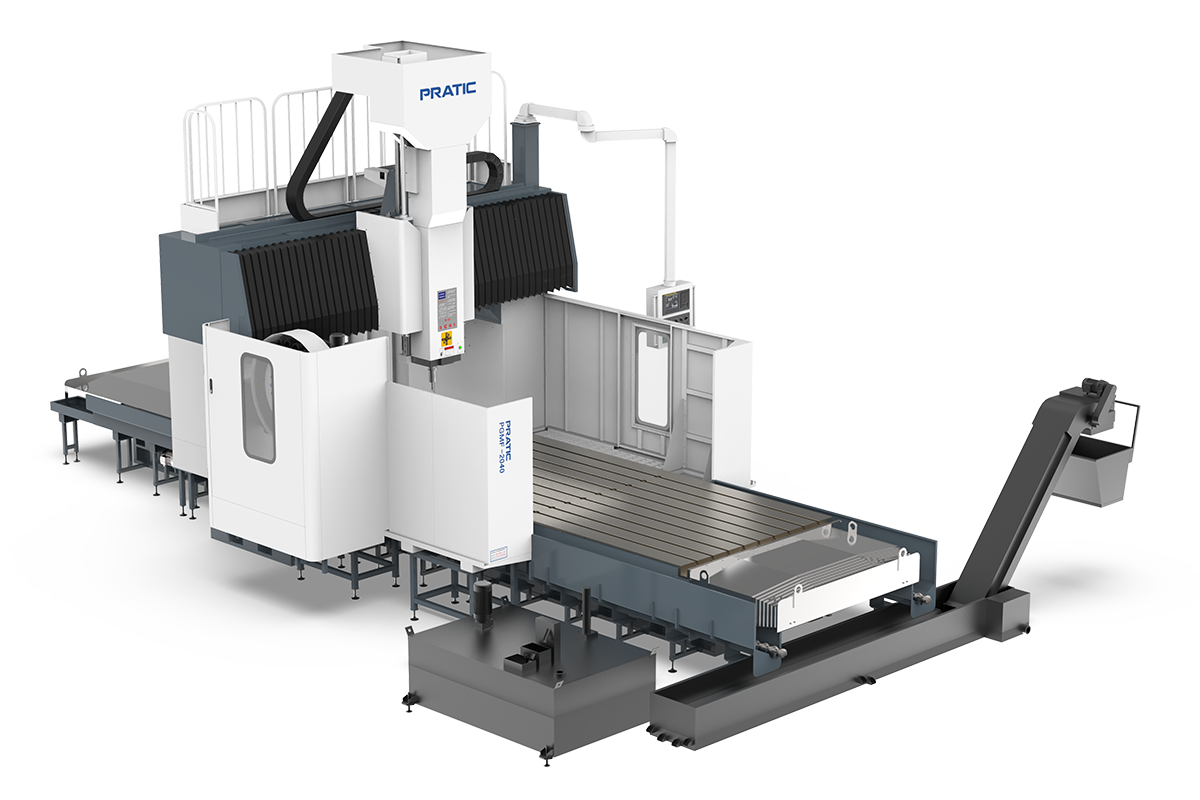

定粱動工作臺龍門加工中心PGMF2040~2580

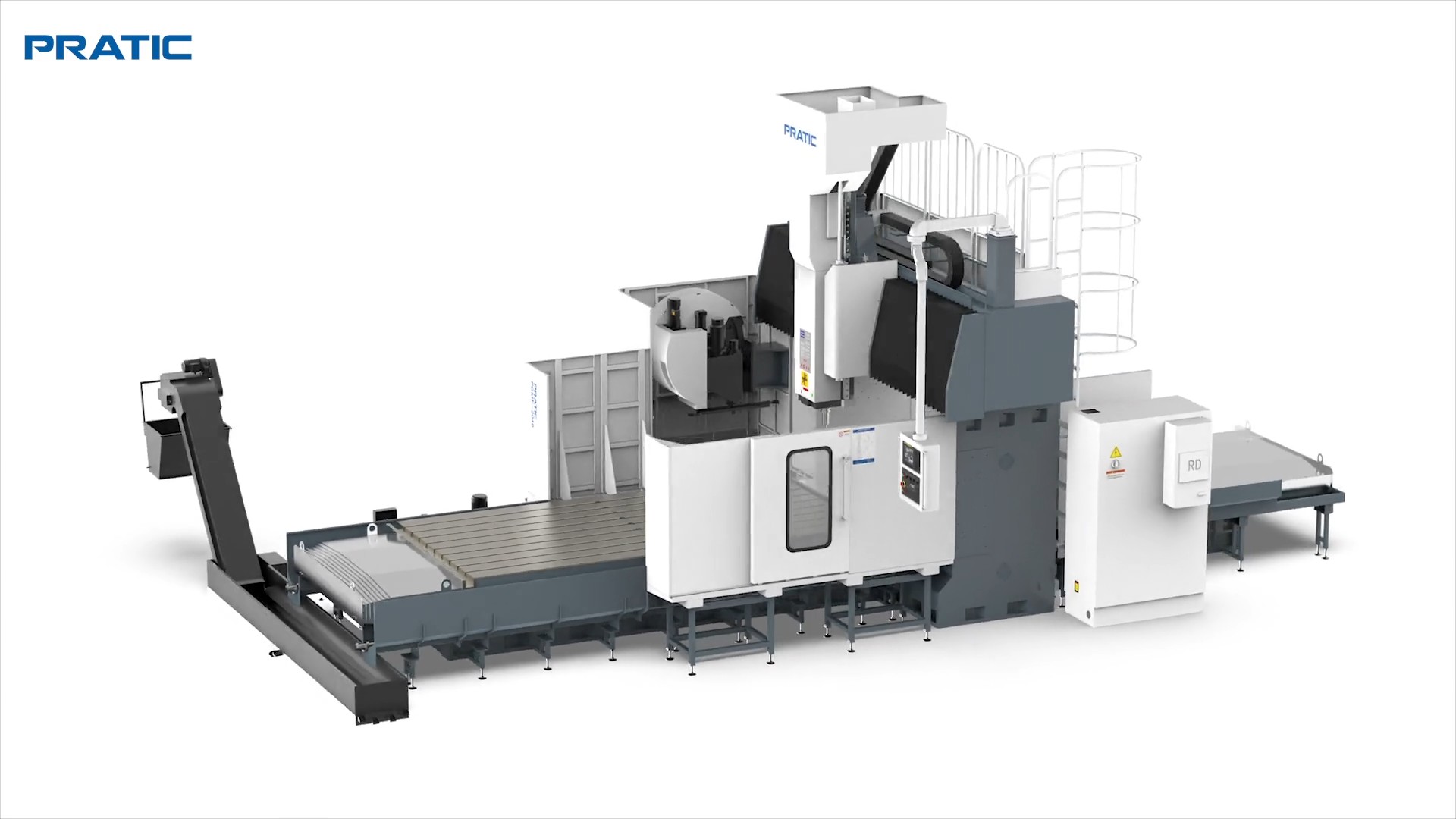

產品視頻解讀
該機器具有鉆、鏜、銑、擴、鉸、剛性攻絲、直線插補、圓弧插補、螺旋線插補、三坐標聯動等多種加工功能；使用國際專用CNC數控系統；適用于各種基礎大件、板件、盤類件、殼體件、模具等精密零件的加工；采用進口主軸減速箱，同時滿足高扭矩與高速加工的需求；具有高精度、高速度、高柔性、環保型特點；廣泛應用于：航空航天、造船、發電、軍工、重機、機車、機床、紡織機械、印刷機械、模具制造等行業。
18962626879
13862054226
13862054226
產品特點：
該機器具有鉆、鏜、銑、擴、鉸、剛性攻絲、直線插補、圓弧插補、螺旋線插補、三坐標聯動等多種加工功能；
使用國際專用CNC數控系統；
適用于各種基礎大件、板件、盤類件、殼體件、模具等精密零件的加工；
采用進口主軸減速箱，同時滿足高扭矩與高速加工的需求；
具有高精度、高速度、高柔性、環保型特點；
廣泛應用于：航空航天、造船、發電、軍工、重機、機車、機床、紡織機械、印刷機械、模具制造等行業。
產品參數：
參數表 - PGMF | ||||
| 項目 | 單位 | PGMF - 2040/50/60 | PGME - 2540/50/60/80 | |
|---|---|---|---|---|
| 行程 | X軸行程 | mm | 4200/5200/6200 | 4200/5200/6200/8200 |
| Y軸行程 | mm | 2500/3200 | 3700 | |
| Z軸行程 | mm | 1000 | ||
| - | - | - | ||
| 主軸端面至工作臺面距離 | mm | 150~1150 | ||
| 兩立柱之間的距離 | mm | 2300/2800 | 3200 | |
| 工作臺 | 作業面積（寬 x 長） | mm | 2000x4000/5000/6000 | 2500x4000/5000/6000/8000 |
| 最大承載重量 | t | 15/18/20 | 20/22/25/28 | |
| T型槽規格（寬度x間距x個數） | 28x200 | |||
| 主軸 | 標準轉速 | rpm | 10~6000 | |
| 主軸功率 | Kw | 17/20.4 | ||
| 主軸扭矩 | N.m | 648/775 | ||
| 主軸錐孔 | ISO 50 | |||
| 滑枕截面 | mm | 400x400 | ||
| 刀庫（選配） | 刀庫容量 | 把pc | 24 | 32/40/60 |
| 最大刀具直徑（滿刀/空位） | mm | Φ105/Φ210 | Φ125/Φ250 | |
| 最大刀具長度 | mm | 350 | 400 | |
| 最大刀具重量 | kg | 18 | 25 | |
| 移動速度 | 快進速度X/Y/Z | m/min | 15/20/15 | |
| 切削進給速度X/Y/Z | m/min | 10/10/10 | ||
| 各軸定位精度 | 定位精度- X軸 | mm | 0.025/0.03/0.035 | 0.025/0.03/0.035/0.045 |
| 重復定位精度- X軸 | mm | 0.015/0.02/0.025 | 0.015/0.02/0.025/0.035 | |
| 定位精度- Y/Z | mm | 0.018/0.015 | 0.025/0.015 | |
| 重復定位精度- Y/Z | mm | 0.012/0.01 | 0.015/0.01 | |
| 機械規格 | 操作系統 | SIEMENS（FANUC） | ||
| 氣壓需求 | kg/c㎡ | 6 | ||
| 占地面積 | mm | 12580/14580/16580x6300 | 12580/14580/16580/20580x6800 | |
| 高度 | mm | 5300 | ||
| 重量 | t | 40/42/47 | 48/52/56/60 | |
